Champs d'application
Médecine biologique, pétrochimie, exploitation minière, métallurgie, impression et teinture textile, électricité, alimentation, fabrication du papier, galvanoplastie, traitement des eaux usées, traitement des fumées, énergies nouvelles, nouvelles. matériaux et autres industries.
Utilisation de la pompe
Applicable au transport d'un milieu de nettoyage volatil inflammable et explosif, toxique et nocif, précieux et hautement corrosif ; Tel que toute concentration d'acide et d'alcali, de sel, de solvant, d'oxydant puissant, etc.
Instructions de conception

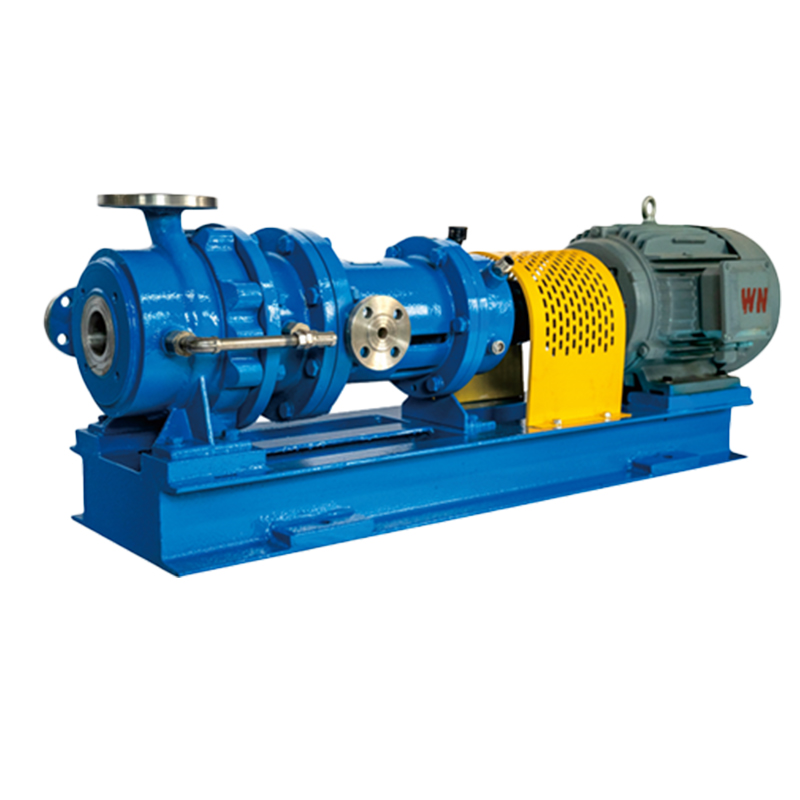

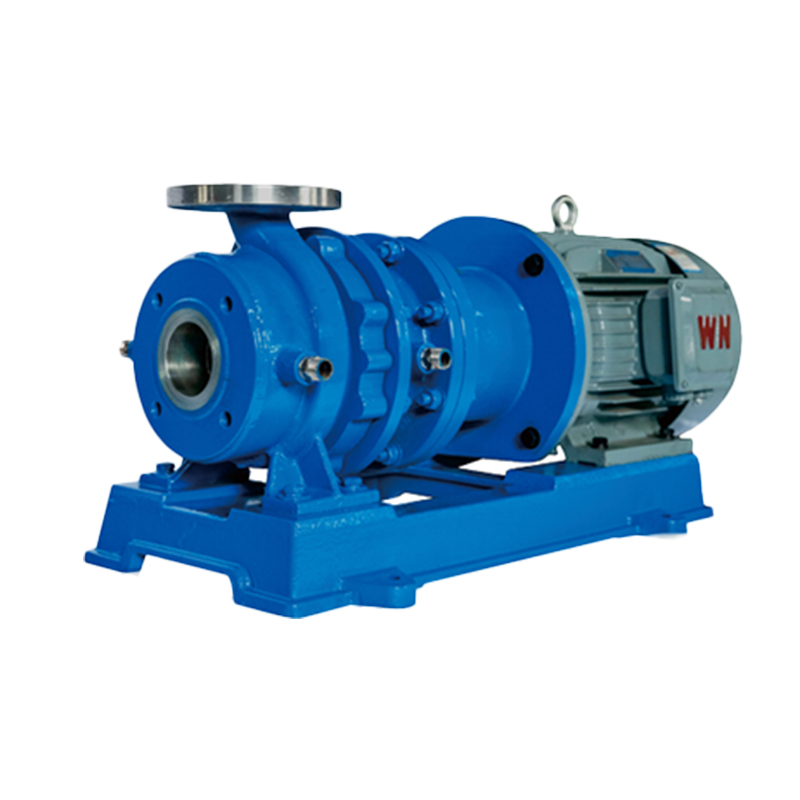

NMQEW (connexion directe avec deux isolations), NMLEW (split avec deux isolations) et NMLSW (trois isolations) sont des pompes magnétiques à isolation.
développé selon les exigences de l'utilisateur pour véhiculer un milieu facile à cristalliser. Ils peuvent transporter des fluides à haute et basse température. Cette série de pompes magnétiques conserve les avantages des pompes magnétiques haute température. Le support doit être transporté dans le
plage de température spécifiée. La nouvelle structure d'isolation unique est adoptée pour maintenir la fluidité du milieu pendant la transmission et éviter la condensation,
cristallisation, vaporisation, n et autres phénomènes dus à la variation de température ; les méthodes d'isolation et de refroidissement correspondantes sont adoptées pour la partie motrice en fonction de différentes conditions de travail afin de garantir que la partie motrice ne sera pas affectée par la température du milieu de transmission.
| Numéro de modèle | Capacité de débit (m³/h) | Tête de pompe (m) | NPSH r | Efficacité (%) | Puissance au puits d'eau (kW) | Puissance du moteur (kW) | Vitesse de rotation (tr/min) | Diamètre (mm) | |
| Entrée | Sortie | ||||||||
| 32-20-125 | 3.2 | 20 | 2 | 16 | 1.09 | 1.5 | 2900 | 32 | 20 |
| 32-20-160 | 3.2 | 32 | 2 | 15 | 1.86 | 2.2 | 2900 | 32 | 20 |
| 32-32-200 | 3.2 | 50 | 2 | 12 | 3.63 | 5.5 | 2900 | 32 | 32 |
| 40-25-125 | 6.3 | 20 | 2 | 20 | 1.72 | 2.2 | 2900 | 40 | 25 |
| 40-25-160 | 6.3 | 32 | 2 | 23 | 2.39 | 3 | 2900 | 40 | 25 |
| 40-25-200 | 6.3 | 50 | 2 | 18 | 4.77 | 5.5 | 2900 | 40 | 25 |
| 40-32-250 | 6.3 | 80 | 2 | 13 | 10.56 | 15 | 2900 | 40 | 32 |
| 50-32-125 | 12.5 | 20 | 2 | 27 | 2.52 | 3 | 2900 | 50 | 32 |
| 50-32-160 | 12.5 | 32 | 2 | 28 | 3.89 | 4 | 2900 | 50 | 32 |
| 50-32-200 | 12.5 | 50 | 2 | 30 | 5.68 | 7.5 | 2900 | 50 | 32 |
| 50-32-250 | 12.5 | 80 | 2 | 21 | 12.98 | 18.5 | 2900 | 50 | 32 |
| 65-50-125 | 25 | 20 | 2 | 41 | 3.32 | 4 | 2900 | 65 | 50 |
| 65-50-160 | 25 | 32 | 2 | 36 | 6.06 | 7.5 | 2900 | 65 | 50 |
| 65-40-200 | 25 | 50 | 2 | 32 | 10.64 | 15 | 2900 | 65 | 40 |
| 65-40-250 | 25 | 80 | 2 | 24 | 22.71 | 30 | 2900 | 65 | 40 |
| 65-40-315 | 25 | 125 | 2.4 | 26 | 32.75 | 45 | 2900 | 65 | 40 |
| 80-65-125 | 50 | 20 | 2.4 | 56 | 4.87 | 5.5 | 2900 | 80 | 65 |
| 80-65-160 | 50 | 32 | 2.4 | 44 | 9.91 | 15 | 2900 | 80 | 65 |
| 80-50-200 | 50 | 50 | 2.4 | 44 | 15.48 | 18.5 | 2900 | 80 | 50 |
| 80-50-250 | 50 | 80 | 2.4 | 38 | 28.68 | 37 | 2900 | 80 | 50 |
| 80-50-315 | 50 | 125 | 2.4 | 40 | 42.57 | 55 | 2900 | 80 | 50 |
| 100-80-125 | 100 | 20 | 3.2 | 48 | 11.35 | 15 | 2900 | 100 | 80 |
| 100-80-160 | 100 | 32 | 3.2 | 47 | 18.55 | 22 | 2900 | 100 | 80 |
| 100-65-200 | 100 | 50 | 3.2 | 47 | 28.99 | 37 | 2900 | 100 | 65 |
| 100-65-250 | 100 | 80 | 3.2 | 51 | 42.74 | 55 | 2900 | 100 | 65 |
| 100-65-315 | 100 | 125 | 3.2 | 34 | 100.18 | 110 | 2900 | 100 | 65 |
| 125-125-125 | 140 | 20 | 4.5 | 38 | 20.08 | 22 | 2900 | 125 | 125 |
| 125-80-160 | 160 | 32 | 4.5 | 43 | 32.44 | 37 | 2900 | 125 | 80 |
| 125-100-200 | 200 | 50 | 4.5 | 59 | 46.18 | 55 | 2900 | 125 | 100 |
| 125-100-250 | 200 | 80 | 4.5 | 41 | 106.33 | 110 | 2900 | 125 | 100 |
| 150-125-250 | 200 | 20 | 2.8 | 51 | 21.37 | 22 | 1450 | 150 | 125 |
| 150-125-315 | 200 | 32 | 2.8 | 57 | 30.59 | 37 | 1450 | 150 | 125 |
| 150-125-400 | 200 | 50 | 2.8 | 56 | 48.66 | 55 | 1450 | 150 | 125 |
| 200-150-250 | 400 | 20 | 3.2 | 68 | 32.06 | 37 | 1450 | 200 | 150 |
| 200-150-315 | 400 | 32 | 3.5 | 66 | 52.84 | 75 | 1450 | 200 | 150 |
| 200-150-400 | 400 | 50 | 3.8 | 52 | 104.8 | 110 | 1450 | 200 | 150 |
| 250-200-400 | 600 | 50 | 4 | 47 | 173.92 | 185 | 1450 | 250 | 200 |
Conditions de travail
| Calibre | 20 - 300mm |
| Température de fonctionnement | - 120 ℃ - 320 ℃ |
| Plage de débit | 3m³/h - 800m³/h |
| Plage de tête | 12,5 m - 130 m |
| Gamme de matériaux | 304,304L,316L,2205/904L,TA2,HC276 |
| Norme de conception | HG/T2730,SH/T3148,API685 |
