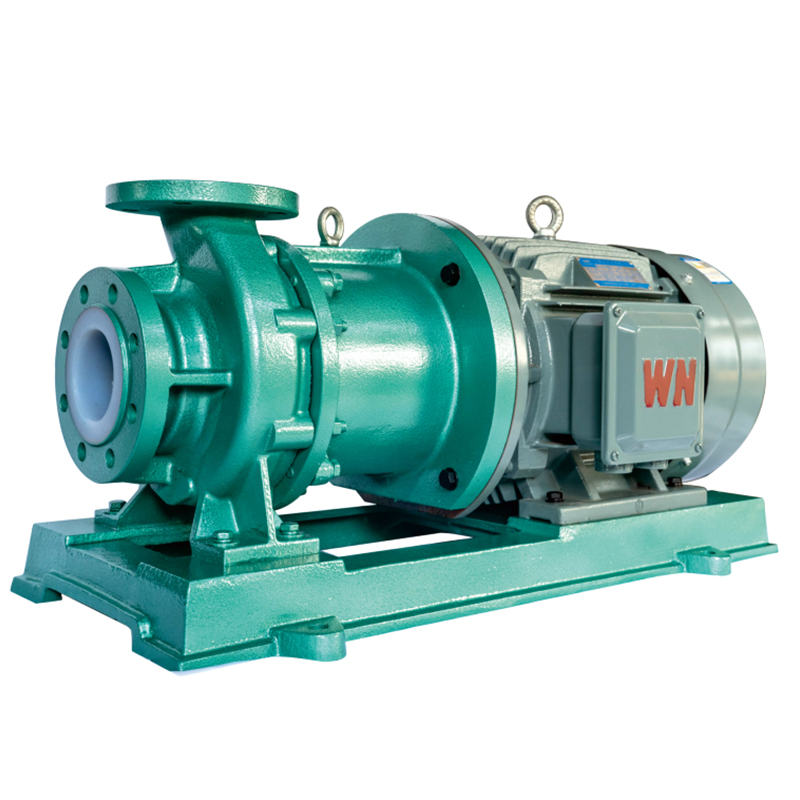

Pompe à entraînement magnétique doublée IMD-FT

Pompe à entraînement magnétique doublée IMD-FT

La pompe IMD est une pompe à entraînement magnétique en plastique fluoré de haute puissance et à haute levée. La conception et les dimensions d’installation de la pompe sont conformes aux normes internationales ISO. Toutes les spécifications comportent un accouplement moteur direct, soutenu par un support intermédiaire, avec une structure compacte qui permet un démontage facile. Les composants principaux sont en F46 revêtu d'acier, offrant une résistance élevée au corps de la pompe. Les aimants intérieurs et extérieurs sont fabriqués à partir d'un matériau magnétique haute performance, le « Néodyme Fer Bore », et le manchon d'isolation est fabriqué à partir de matériaux non métalliques importés, réduisant considérablement la perte par courants de Foucault magnétique. Cette pompe est capable de transporter des fluides corrosifs à haute concentration avec une densité supérieure à 1,9 t/m3.

La méthode d'entraînement est un entraînement magnétique indirect sans contact, avec une isolation complète entre les aimants intérieurs et extérieurs via le manchon d'isolation. Cela garantit que la chambre de la pompe est entièrement étanche, éliminant ainsi les fuites et empêchant toute pollution de l'environnement de travail. Il est particulièrement adapté au transport de fluides hautement acides, alcalins, oxydants, inflammables, explosifs, toxiques et volatils. La pompe magnétique de la série IMD, avec ses excellentes performances et son prix abordable, est devenue le premier choix des utilisateurs pour remplacer les pompes magnétiques importées coûteuses et difficiles à fournir dans de nombreux projets.

Applications
La pompe magnétique de la série IMD, avec un débit de 6 à 120 m³/h et une hauteur de chute de 15 à 40 m, convient au transport de produits chimiques hautement corrosifs, inflammables, toxiques et volatils.
Température de fonctionnement : -20 à 100°C ; il est interdit à la pompe de fonctionner à sec.

Caractéristiques de conception :
1. Conception et principe de fonctionnement de la prévention des fuites
La pompe élimine le besoin de joints d'arbre en utilisant un accouplement magnétique pour l'entraînement indirect, éliminant ainsi les problèmes de fuite et empêchant la pollution de l'environnement de travail.
Les pièces d'écoulement de la pompe sont fabriquées en « alliage fluoroplastique », permettant le transport continu de toute concentration d'acides, d'alcalis, d'oxydants puissants et d'autres milieux corrosifs sans dommage.
L'unité d'entraînement utilise un accouplement à aimant permanent directement monté sur l'arbre du moteur. La chambre de la pompe est entièrement scellée et la roue tourne grâce à un accouplement magnétique. Cette conception est compacte, sûre et économe en énergie.
2. Structure durable du corps de la pompe
Alors que les pièces en contact avec le liquide sont en plastique fluoré, le boîtier du corps de la pompe est en métal, permettant au corps de la pompe de résister au poids du pipeline et aux impacts mécaniques.

Obtenez un devis
  • Descriptif
  • Contacterez-nous

Champs d'application
Médecine biologique, pétrochimie, exploitation minière, métallurgie, impression et teinture textile, électricité, alimentation, fabrication du papier, galvanoplastie, traitement des eaux usées, gaz de combustion
traitement, nouvelles énergies, nouveaux matériaux et autres industries.

Utilisation de la pompe
Applicable au transport d'un milieu de nettoyage volatil, toxique et nocif, inflammable et explosif, précieux et hautement corrosif ; Comme n'importe quel autre. concentration d'acide et d'alcali, de sel, de solvant, d'oxydant fort, etc.

Instructions de conception
La pompe à entraînement magnétique doublée IMD-FT est un produit de pompe magnétique en plastique fluoré doublé IMD basé sur les techniques techniques à long terme de l'entreprise.
l'accumulation et la référence à la technologie étrangère avancée et à la recherche et au développement de pompes magnétiques à économie d'énergie très efficaces. L'apparence et les dimensions de l'installation de la pompe sont conformes aux normes internationales ISO pour la conception et la production, toutes les spécifications du moteur sont de type association droite, soutenues par un support central, un petit volume et un démontage pratique ; À l'extérieur du manchon utilisant du plastique fluoré avec un moule entier, ajoutez le renforcement du moulage de matériaux composites non métalliques, pour améliorer la résistance à la pression de l'entretoise et éliminer la perte de courants de Foucault magnétiques, caractéristiques de performance de la pompe pour un petit débit élevé hm, transportant une densité supérieure à 1,9 t/m3 de milieu corrosif fort. Cette série d'excellentes performances et de rapport élevé de pompe magnétique est devenue un substitut importé de la première sélection de pompe magnétique.

Avec moteur secondaire n=2900r/min Pression de conception : 1,6Mpa

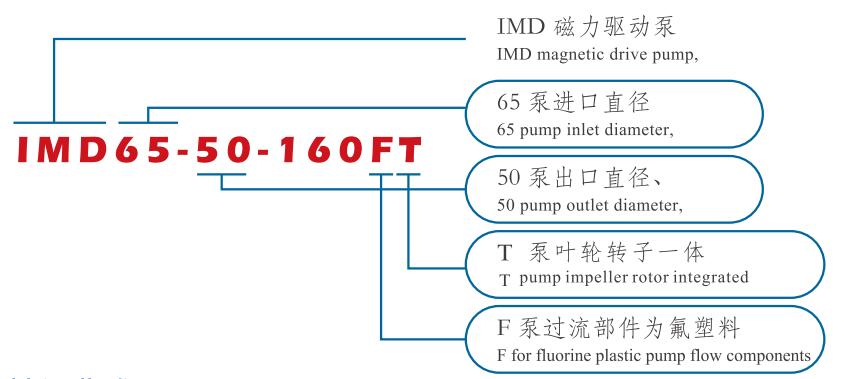

Numéro de modèle Capacité de débit (m³/h) Tête de pompe (m) Efficacité (%) Puissance du moteur (kW) NPSH r (m) Diamètre (mm) Vitesse de rotation
Entrée sortie
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Avec moteur à quatre étages n=1450r/min Pression de conception : 1,6 Mpa

Numéro de modèle Capacité de débit (m³/h) Tête de pompe (m) Efficacité (%) Puissance du moteur (kW) NPSH r (m) Diamètre (mm) Vitesse de rotation
Entrée sortie
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Conditions de travail

Diamètre de la pompe 32mm - 300mm
Température de fonctionnement - 20 ℃ - 180 ℃
Plage de débit 3m³/h - 800m³/h
Gamme de têtes de pompe 15m - 125m
Gamme de matériaux Doublé - en FEP(F46), PFA
Norme conçue HG/T2730、SH/T3148、API685
