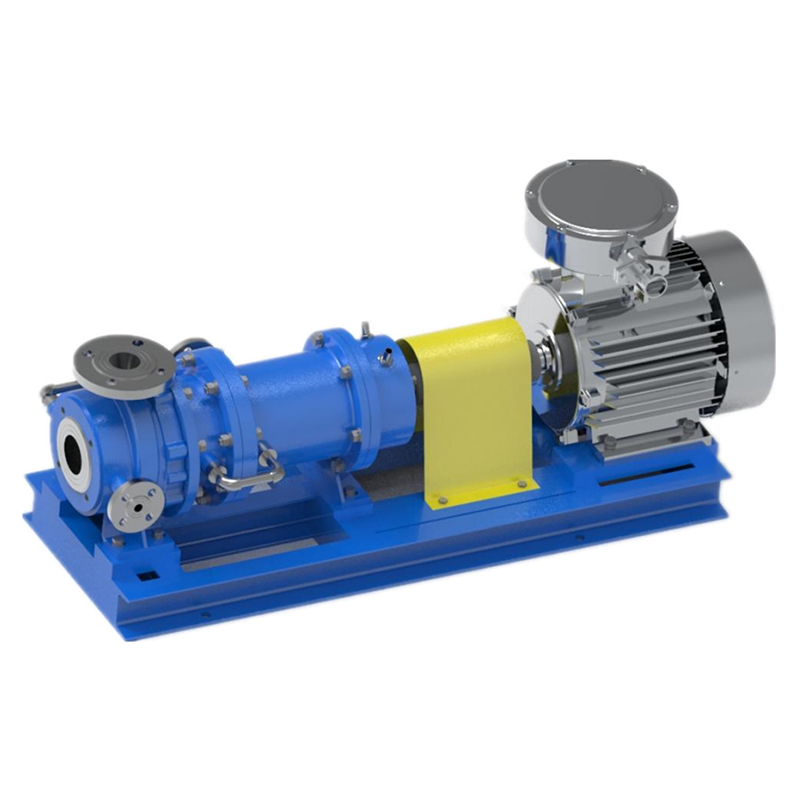

Pompe centrifuge à entraînement magnétique à double isolation de type NMLEW
  • Pompe centrifuge à entraînement magnétique à double isolation de type NMLEW

Pompe centrifuge à entraînement magnétique à double isolation de type NMLEW

La pompe centrifuge à entraînement magnétique divisée à double isolation de type NMLEW (appelée pompe magnétique NMLEW) et la pompe centrifuge à entraînement magnétique divisée à triple isolation de type NMLSW (appelée pompe magnétique NMLSW) sont des pompes nouvellement développées, entièrement étanches et résistantes à la corrosion, basées sur les demandes du marché et les pompes magnétiques existantes. Ces pompes se composent principalement d'un moteur électrique, d'un accouplement magnétique et d'une pompe centrifuge isolée résistante à la corrosion. La puissance est transmise via le couplage magnétique, garantissant ainsi l’absence de fuite. La caractéristique clé est que lorsque le moteur électrique entraîne la rotation de l'aimant extérieur du moteur magnétique, les lignes magnétiques traversent l'espace et le manchon d'isolation, agissant sur l'aimant intérieur, provoquant la rotation de l'arbre de la pompe de manière synchrone avec le moteur, transmettant ainsi le couple sans contact. À l'extrémité d'entrée de l'arbre de la pompe, puisque le liquide est enfermé dans le manchon d'isolation fixe, il n'y a pas de joints dynamiques, éliminant ainsi les problèmes courants de fuite dans les industries pétrolière et chimique, garantissant un fonctionnement totalement sans fuite.

Ces modèles de pompes sont conçus selon les normes ISO2858 et HG/T2730, avec des dimensions d'interface compatibles avec le remplacement d'autres modèles de pompes chimiques telles que IH et CZ, offrant une bonne interchangeabilité, un rendement élevé et de faibles vibrations.

La pompe magnétique en acier inoxydable hautement magnétique à double isolation de la série NMLEW utilise un matériau de cobalt à haute température pour les aimants intérieurs et extérieurs, offrant une efficacité magnétique élevée et un coefficient de basse température. Une couche d'isolation spéciale est ajoutée au corps de la pompe et au couvercle de la pompe, spécialement conçue pour les fluides sujets à la cristallisation qui nécessitent une isolation. Pour les fluides à haute température supérieure à 200°C, un joint enroulé en métal (code NMLEWD) est utilisé pour l'étanchéité.

La pompe magnétique en acier inoxydable à triple isolation de la série NMLSW est basée sur la pompe magnétique en acier inoxydable à double isolation de la série NMLEW, avec des couches d'isolation supplémentaires sur le boîtier, le couvercle de la pompe et le manchon d'isolation, spécifiquement pour les fluides sujets à la cristallisation. Pour les fluides à haute température supérieure à 200°C, un joint enroulé en métal (code NMLSWD) est utilisé pour l'étanchéité.

La structure modulaire le rend très facile à démonter et à entretenir, réduisant considérablement l'expertise professionnelle requise du personnel de maintenance. La pompe peut être équipée de dispositifs de protection contre la marche à sec et de surveillance de la température selon les exigences de l'utilisateur pour éviter les dommages à la pompe causés par la marche à sec.

La pompe garantit un fonctionnement absolument sans fuite, résolvant complètement le problème de fuite inhérent aux pompes scellées, ce qui en fait la meilleure alternative aux pompes blindées.

Applications : Domaines applicables : Protection de l'environnement, pétrole, produits chimiques, aliments, produits biopharmaceutiques, production d'électricité, métallurgie, aérospatiale et autres industries, telles que les raffineries, les usines d'éthylène, les usines de traitement du gaz naturel, diverses usines chimiques, les usines pharmaceutiques, les centrales nucléaires, les centrales nucléaires, etc.

Processus applicables : Liquides propres, inflammables, explosifs, volatils, toxiques, précieux et autres fluides qui nécessitent une prévention des fuites et ne peuvent pas tolérer la contamination des joints.

Matériaux : Les composants de débit de la pompe peuvent être fabriqués à partir de divers matériaux résistants à la corrosion, tels que 304, 304L, 302, 321, 316, 316L, 904, alliages de titane, alliages à base de nickel, etc., en fonction des conditions de fonctionnement et des exigences de l'utilisateur. Pour des besoins particuliers, des conceptions personnalisées peuvent être réalisées en fonction de conditions de fonctionnement spécifiques.

Obtenez un devis
PRÉV：Pompe magnétique en acier inoxydable à couplage direct NMQ
SUIVANT：Pompe à entraînement magnétique auto-amorçante en plastique fluoré doublée ZMD
  • Descriptif
  • Contacterez-nous
Numéro de modèle Débit (m 3 /h) Tête (m) NPSH r (m) Efficacité (%) Puissance à l'arbre (kW) Puissance du moteur (kW) Vitesse (tr/min) Diamètre (mm)
Entrée sortie
32-20-125 2 22 2 28 0.43 1.1 2900 32 20
3.2 20 28 0.62 1.5
3.8 18.5 28 0.68 2.2
32-20-160 2 33 2 25 0.72 1.5 2900
3.2 32 25 1.12 2.2
3.8 30 25 1.24 3
32-32-200 2 51 2 20 1.39 4 2900 32
3.2 50 20 2.18 5.5
3.8 48 20 2.49 7.5
40-25-125 4.4 21 2 35 0.72 1.5 2900 40 25
6.3 20 35 0.98 2.2
8.3 18 35 1.16 3
40-25-160 4.4 33 2 32 1.24 2.2 2900
6.3 32 32 1.72 3
8.3 30 32 2.12 4
40-25-200 4.4 51 2 25 2.45 4 2900
6.3 50 25 3.43 5.5
8.3 48 25 4.34 7.5
40-32-250 4.4 82 2 20 4.92 11 2900 32
6.3 80 20 6.87 15
8.3 74 20 8.37 18.5
50-32-125 8.8 22 2 34 1.55 3 2900 50 32
12.5 20 42 1.62 4
16.3 18 40 2 5.5
50-32-160 8.8 33 2 26 3.04 4 2900
12.5 32 39 2.79 5.5
16.3 30 43 3.1 7.5
50-32-200 8.8 51 2 20 6.11 7.5 2900
12.5 50 31 5.49 11
16.3 48 35 6.09 15
50-32-250 8.8 82 2 16 12.29 15 2900
12.5 80 25 10.9 18.5
16.3 78 28 12.37 22

Numéro de modèle Débit (m 3 /h) Tête (m) NPSH r (m) Efficacité (%) Puissance à l'arbre (kW) Puissance du moteur (kW) Vitesse (tr/min) Diamètre (mm)
Entrée sortie
65-50-125 17.5 22 2 33 3.18 4 2900 65 50
25 20 44 3.1 5.5
32.5 18 45 3.54 7.5
65-50-160 17.5 34 2 32 5.07 5.5 2900
25 32 45 4.84 7.5
32.5 28 47 5.28 11
65-40-200 17.5 53 2 30 8.42 15 2900 40
25 50 40 8.51 18.5
32.5 46 42 9.7 18.5
65-40-250 17.5 82 2 25 15.64 22 2900
25 80 37 14.73 30
32.5 77 41 16.63 37
65-40-315 17.5 127 2.4 18 33.64 45 2900
25 125 27 31.54 55
32.5 122 31 34.85 55
80-65-125 35 22 2.4 48 4.37 7.5 2900 80 65
50 20 57 4.78 11
65 17 55 5.47 11
80-65-160 35 35 2.4 45 7.42 15 2900
50 32 55 7.93 18.5
65 28 53 9.36 18.5
80-50-200 35 53 2.4 40 12.64 22 2900 50
50 50 50 13.62 30
65 46 49 16.63 30
80-50-250 35 83 2.4 36 21.99 37 2900
50 80 45 24.22 45
65 72 47 27.13 45
80-50-315 35 128 2.4 28 43.6 55 2900
50 125 40 42.57 75
65 122 43 50.25 75 100 80
100-60-125 70 24 3.2 53 8.64 15 2900
100 20 59 9.24 18.5
130 14 57 8.7 18.5
100-60-160 70 36 3.2 48 15.3 22 2900
100 32 57 14.91 30
130 24 57 14.91 30
100-65-200 70 54 3.2 51 20.2 37 2900 65
100 50 56 24.33 37
130 42 59 25.22 45
100-65-250 70 82 3.2 45 34.76 45 2900
100 80 56 38.93 55
130 78 55 50.24 75
100-65-315 70 132 3.2 36 69.94 75 2900
100 125 50 68.12 90
130 114 52 77.66 110
125-125-125 120 23 3.2 64 11.75 15 2900 125 125
200 20 64 17.03 18.5
240 17 64 17.37 22
125-80-160 120 36 3.2 61 19.3 22 2900 80
200 32 61 28.59 30
240 28 61 30.02 37
125-100-200 120 55 4.5 56 32.11 37 2900 100
200 50 65 41.92 45
240 46 60 50.14 55
125-100-250 120 87 4.5 50 56.89 90 2900
200 80 56 77.85 110
240 73 56 85.25 132
150-125-250 120 24.8 2.8 54 15.02 18.5 1450 150 125
200 20 65 16.77 22
240 15 56 17.52 30
150-125-315 120 36 2.8 51 23.08 30 1450
200 32 58 30.07 37
240 29 58 32.7 45
150-125-400 120 53 4 49 35.37 45 1450
200 50 53 51.41 55
240 44 53 54.29 75
200-150-250 240 23 4 53 28.38 37 1450 200 150
400 20 65 33.54 45
460 18 62 36.39 55
200-150-315 240 36 3.5 55 42.8 55 1450
400 32 67 52.06 75
460 29 65 55.92 90
200-150-400 240 56 4 55 66.58 75 1450
400 50 66 82.57 90
460 47 63 93.51 110
