IME-FT La quatrième génération de pompe magnétique à revêtement fluoré à haut rendement et à économie d'énergie

Accueil / Produits / Pompes à entraînement magnétique / IME-FT La quatrième génération de pompe magnétique à revêtement fluoré à haut rendement et à économie d'énergie
IME-FT La quatrième génération de pompe magnétique à revêtement fluoré à haut rendement et à économie d'énergie

IME-FT La quatrième génération de pompe magnétique à revêtement fluoré à haut rendement et à économie d'énergie

Obtenez un devis
  • Descriptif
  • Contacterez-nous

Champs d'application
Médecine biologique, pétrochimie, exploitation minière, métallurgie, impression et teinture textile, électricité, alimentation, fabrication du papier, galvanoplastie, traitement des eaux usées, gaz de combustion
traitement, nouvelles énergies, nouveaux matériaux et autres industries.

Utilisation de la pompe
Applicable au transport d'un milieu de nettoyage volatil, toxique et nocif, inflammable et explosif, précieux et hautement corrosif ; Tel que toute concentration d'acide et d'alcali, de sel, de solvant, d'oxydant puissant, etc.

Instruction conçue
La quatrième génération de pompe magnétique à revêtement fluoré est basée sur l'accumulation technique à long terme de l'entreprise et sur une technologie de pointe étrangère pour référence à la conception et au développement d'une pompe magnétique à haut rendement et à économie d'énergie. En coopération avec Hefei, l'Université de technologie, via ANSYS et CFD, a aidé à la conception et optimisé à plusieurs reprises la taille hydraulique pour augmenter l'efficacité de 5 à 8 points de pourcentage par rapport à la norme nationale. Le manchon renforcé est en fibre de carbone, ce qui élimine l'influence des courants de Foucault magnétiques et offre une meilleure résistance à la pression et à la température. Toutes les spécifications ont deux structures de type à connexion directe du moteur et de type divisé. Les excellentes performances et les performances élevées de cette série de pompes magnétiques sont devenues le premier choix pour remplacer les pompes magnétiques importées

Avec moteur secondaire n=2900r/min Pression de conception : 1,6Mpa

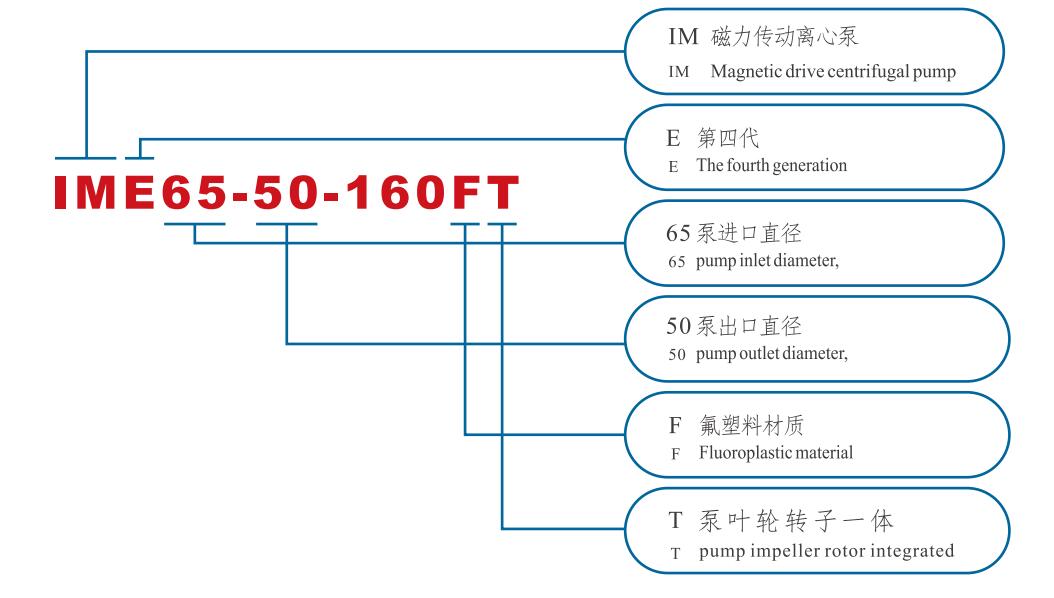

Numéro de modèle Capacité de débit (m³/h) Tête de pompe (m) Efficacité (%) Puissance du moteur (kW) NPSH r (m) Diamètre (mm) Vitesse de rotation
Entrée sortie
IME50-32-125 12.5 20 51 2.2 3 50 32
IME50-32-160 12.5 32 56 3 3 50 32
IME50-32-200 12.5 50 45 5.5 3 50 32
IME50-32-250 12.5 80 35 11 3 50 32
IME65-50-125 25 20 62 3 3.5 65 50
IME65-50-160 25 32 60 5.5 3.5 65 50
IME65-40-200 25 50 55 11 3.5 65 40
IME65-40-250 25 80 40 22 3.8 65 40
IME80-65-125 50 20 70 5.5 4 80 65
IME80-65-160 50 32 69 11 4 80 65 2900
IME80-50-200 50 50 62 15 4 80 50
IME80-50-250 50 80 60 30 4.5 80 50
IME100-80-125 100 20 71 11 4.5 100 80
IME100-80-160 100 32 65 18.5 4.5 100 80
IME100-65-200 100 50 65 30 4.5 100 65
IME100-65-250 100 80 65 45 4.5 100 65
IME100-80-315 100 125 55 90 5 100 80
IME125-100-160 160 32 65 30 5 125 100
IME125-100-200 160 50 70 37 5.5 125 100


Avec moteur à quatre étages n=1450r/min Pression de conception : 1,6Mpa

Numéro de modèle Capacité de débit (m³/h) Tête de pompe (m) Efficacité (%) Puissance du moteur (kW) NPSH r (m) Diamètre (mm) Vitesse de rotation
Entrée sortie
IME50-32-125 6.3 5 44 0.55 2 50 32
IME50-32-160 6.3 8 49 0.55 2 50 32
IME50-32-200 6.3 12.5 38 1.1 2 50 32
IME50-32-250 6.3 20 28 1.5 2 50 32
IME65-50-125 12.5 5 56 0.55 2 65 50
IME65-50-160 12.5 8 55 1.1 2 65 50
IME65-40-200 12.5 12.5 50 1.5 2 65 40
IME65-40-250 12.5 20 35 3 2 65 40
IME80-65-125 25 5 68 1.1 2.5 80 65
IME80-65-160 25 8 67 1.5 2.5 80 65 1450
IME80-50-200 25 12.5 60 2.2 2.5 80 50
IME80-50-250 25 20 58 5.5 2.5 80 50
IME100-80-125 50 5 70 1.5 2.5 100 80
IME100-80-160 50 8 64 2.2 2.5 100 80
IME100-65-200 50 12.5 64 5.5 2.5 100 65
IME100-65-250 50 20 64 7.5 2.5 100 65
IME100-80-315 50 32 50 11 2.5 100 80
IME125-100-160 100 8 63 5.5 2.8 125 100
IME125-100-200 100 12.5 68 11 2.8 125 100
IME125-100-250 100 20 72 15 3 125 100
IME125-100-315 100 32 65 18.5 3 125 100
IME125-100-400 100 50 62 30 3.4 125 100
IME150-125-250 200 20 48 30 3.6 150 125
IME150-125-315 200 32 70 30 4.1 150 125
IME150-125-400 200 50 65 55 4.1 150 125
IME200-150-250 400 20 65 45 4.5 200 150
IME200-150-315 400 32 70 75 4.5 200 150
IME200-150-400 400 50 66 110 5 200 150
IME250-200-315 650 32 53 132 6.5 250 200
IME300-250-315 1000 32 70 185 6.5 300 250

Conditions de travail

Diamètre de la pompe 32 - 300mm
Température de travail - 20 ℃ - 180 ℃
Plage de débit 3m³/h - 800m³/h
Gamme de têtes de pompe 15m - 125m
Gamme de matériaux FEP(F46), PFA doublé.
Norme conçue HG/T2730、SH/T3148、API685
