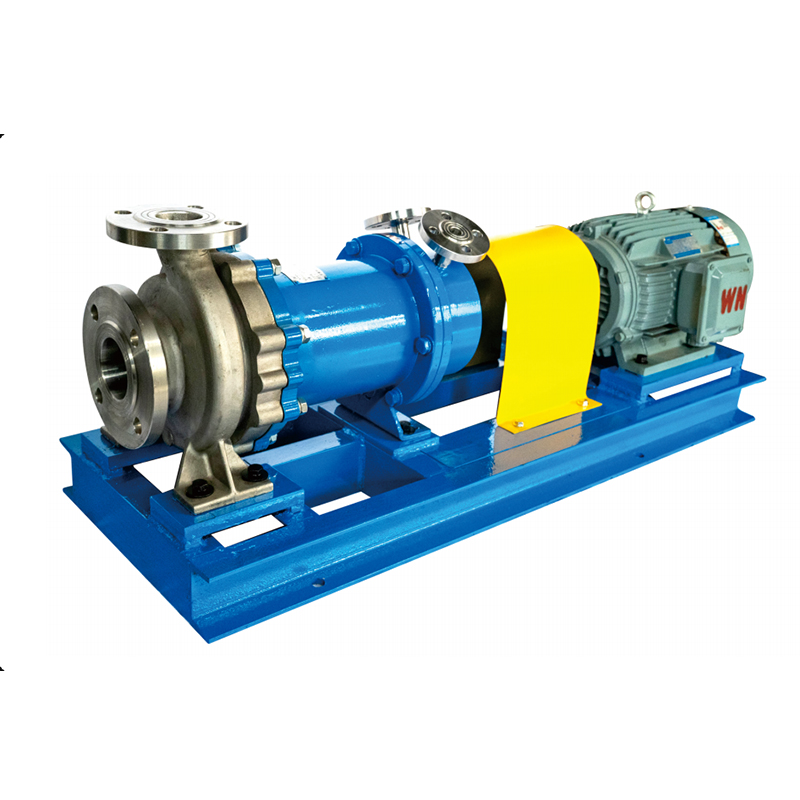

NMQGD-Pompe magnétique en acier inoxydable haute température

NMQGD-Pompe magnétique en acier inoxydable haute température

La pompe magnétique de la série NMQ-G (appelée pompe magnétique NMQ-G) est une pompe magnétique haute température et haute pression développée par notre société pour l'industrie chimique lourde. Cette série de pompes magnétiques utilise des aimants résistants aux hautes températures qui ne se démagnétiseront jamais en dessous de 350°C. La paire de friction utilise une technologie de compensation de température, résolvant efficacement le problème des dommages causés par la dilatation thermique et la contraction des composants de la pompe. De plus, les paires de friction peuvent être équipées de différents matériaux en fonction des conditions de fonctionnement. Le manchon isolant utilise une technologie avancée en forme d'arc, ce qui le rend 1,2 fois plus résistant à la pression que les manchons isolants traditionnels. Différentes configurations de boîtiers de roulements garantissent un fonctionnement sûr dans différentes conditions et températures, et la structure modulaire facilite la maintenance pour les utilisateurs.

Conçues selon les normes ISO2858 et HG/T2730, les dimensions de l'interface de la pompe sont compatibles avec le remplacement d'autres pompes chimiques comme IH et CZ, offrant une bonne interchangeabilité, un rendement élevé et de faibles vibrations.

Les aimants intérieurs et extérieurs sont fabriqués à partir de matériaux magnétiques permanents samarium-cobalt, offrant une efficacité magnétique élevée et une forte résistance aux températures élevées.

La structure modulaire est facile à démonter et à entretenir, réduisant considérablement les exigences techniques du personnel de maintenance.

Des dispositifs de protection contre la marche à sec peuvent être configurés selon les besoins de l'utilisateur pour éviter les dommages causés par la marche à sec.

La pompe fonctionne avec une prévention absolue des fuites, résolvant complètement les problèmes de fuite courants avec les pompes scellées, ce qui en fait la meilleure alternative aux pompes blindées.

Applications :
Domaines applicables : protection de l'environnement, produits pétrochimiques, aliments, produits biopharmaceutiques, production d'électricité, métallurgie minière, impression et teinture textiles, aérospatiale et autres industries, telles que les raffineries, les usines d'éthylène, les usines de traitement du gaz naturel, diverses usines chimiques, les usines pharmaceutiques, les centrales nucléaires, les centrales nucléaires, etc.

Processus applicables : Liquides propres, inflammables, explosifs, volatils, toxiques, à haute température, haute pression, liquides précieux et autres fluides nécessitant une prévention des fuites, où la contamination du fluide par des joints n'est pas autorisée.

Matériaux : Les composants de débit de la pompe peuvent être fabriqués à partir de divers matériaux résistants à la corrosion en fonction des conditions de fonctionnement et des exigences de l'utilisateur, tels que 304, 304L, 302, 321, 316, 316L, 904, alliages de titane, Hastelloy, alliages à base de nickel, etc. Pour des besoins particuliers, des conceptions personnalisées peuvent être réalisées en fonction de conditions de fonctionnement spécifiques.

Obtenez un devis
  • Descriptif
  • Contacterez-nous

Champs d'application
Médecine biologique, pétrochimie, exploitation minière, métallurgie, impression et teinture textile, électricité, alimentation, fabrication du papier, galvanoplastie, traitement des eaux usées, conduit de fumée
traitement des gaz, nouvelles énergies, nouveaux matériaux et autres industries.

Utilisation de la pompe
Applicable au transport d'un milieu de nettoyage volatil, toxique et nocif, inflammable et explosif, précieux et hautement corrosif ; Tel que toute concentration d'acide et d'alcali, de sel, de solvant, d'oxydant puissant, etc.

Instructions de conception

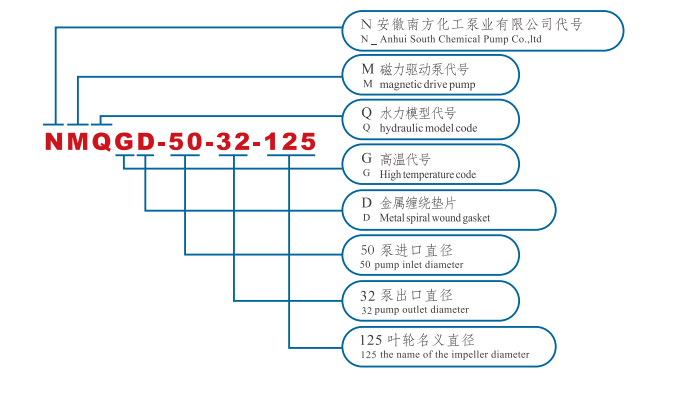

Pompe magnétique en acier inoxydable haute température, NMQG pour une résistance à la température inférieure à 200 C, NMQGD pour une résistance à la température entre 200 C et 320 C, est un nouveau type de pompe résistante à la corrosion sans fuite à haute température développée par notre société selon la demande actuelle de l'utilisateur et du marché, combinée à la pompe magnétique existante sur le marché. La conception structurelle unique du NMQGD empêche la défaillance des composants due à la dilatation thermique à haute température.

Numéro de modèle Capacité de débit (m³/h) Tête de pompe (m) NPSH r Efficacité (%) Puissance au puits d'eau (kW) Puissance du moteur (kW) Vitesse de rotation (tr/min) Diamètre (mm)
Entrée Sortie
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.97 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.86 55 1450 150 125
200-150-250 400 20 3.2 66 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Conditions de travail

Calibre 20 - 300mm
Température de fonctionnement - 120 ℃ - 320 ℃
Plage de débit 3m³/h - 800m³/h
Plage de tête 12,5 m - 130 m
Gamme de matériaux 304, 304L, 316L, 2205/904L, TA2, Hc276
Norme de conception HG/T2730, SH/T3148, API685
