Champs d'application
Médecine biologique, pétrochimie, exploitation minière, métallurgie, impression et teinture textiles, électricité, alimentation, fabrication du papier, galvanoplastie, traitement des eaux usées, traitement des gaz de combustion, nouvelles énergies, nouveaux matériaux et autres industries.
Utilisation de la pompe
Applicable au transport d'un milieu de nettoyage volatil, toxique et nocif, inflammable et explosif, précieux et hautement corrosif ; Tel que. toute concentration d'acide et d'alcali, de sel, de solvant, d'oxydant fort, etc.
Instructions de conception

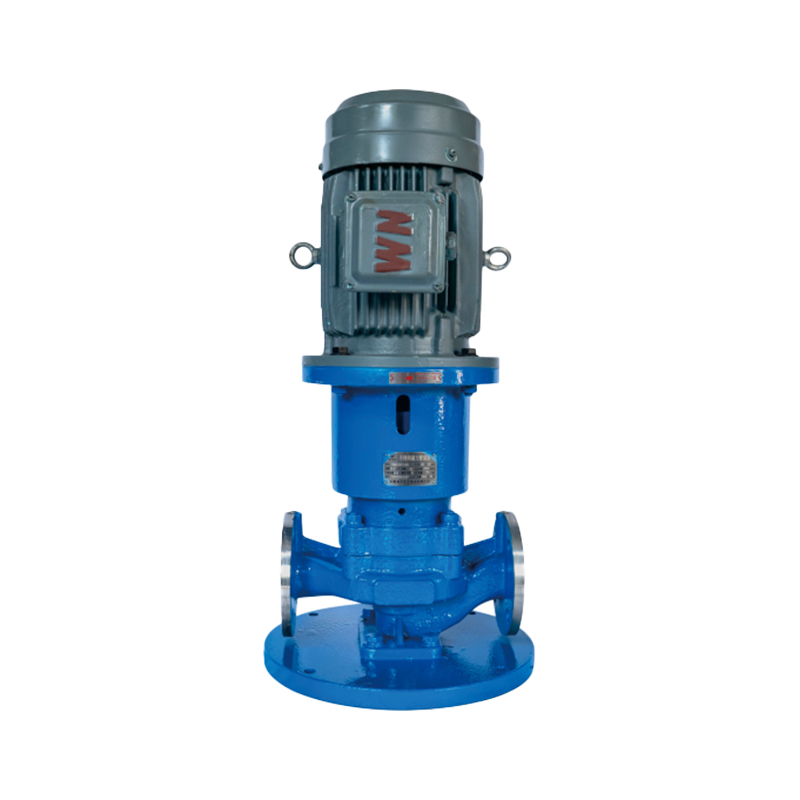

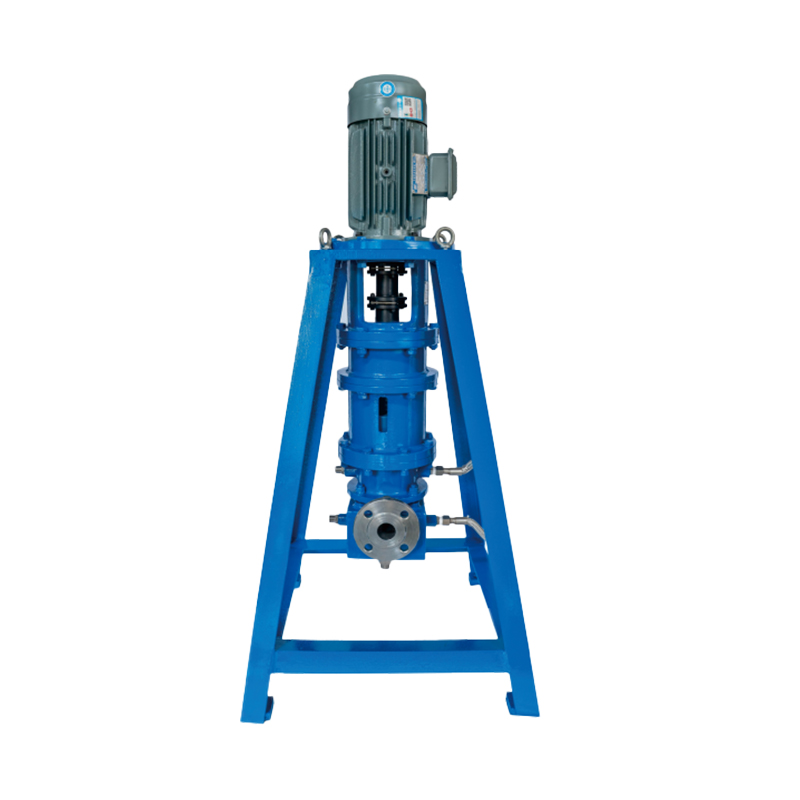

La pompe magnétique verticale pour pipelines NQG et NQG-W (pompe magnétique verticale pour pipelines à isolation thermique) sont de nouvelles pompes magnétiques sans fuite développées par
notre société en fonction de la demande actuelle des utilisateurs et du marché, combinée aux pompes magnétiques et aux pompes de pipeline existantes sur le marché. La construction
intègre les avantages et les caractéristiques du petit espace occupé par la pompe verticale, éliminant ainsi les phénomènes inévitables de fonctionnement, d'émission, d'égouttement et de fuite dans l'industrie pétrochimique et ne réalisant aucune fuite.

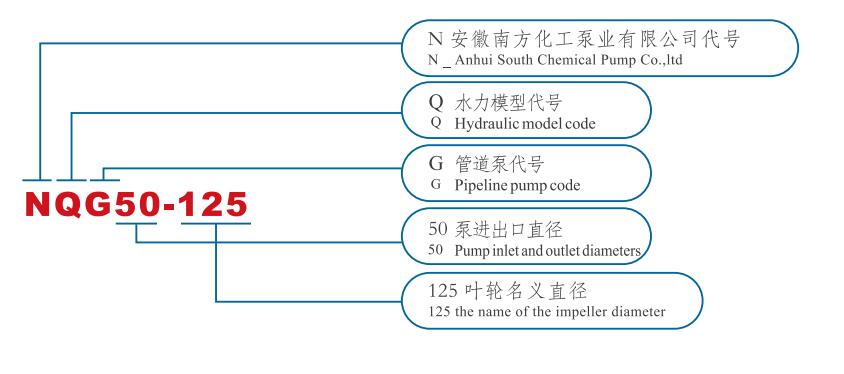

| Numéro de modèle | Capacité de débit (m 3 /h) | Tête de pompe (m) | NPSH r | Efficacité (%) | Puissance de l'arbre à eau | Puissance du moteur | Vitesse de rotation | DN(mm) |
| NOG25-160 | 3.2 | 32 | 2.3 | 19 | 1.47 | 2.2 | 2900 | 25 |
| NOG32-125 | 3.2 | 20 | 2.3 | 14 | 1.25 | 1.5 | 2900 | 32 |
| NOG32-160 | 3.2 | 32 | 2.3 | 12 | 2.33 | 3 | 2900 | 32 |
| NOG40-100 | 6.3 | 12.5 | 2.3 | 35 | 0.61 | 1.1 | 2900 | 40 |
| NOG40-125 | 6.3 | 20 | 2.3 | 25 | 1.37 | 2.2 | 2900 | 40 |
| NOG40-160 | 6.3 | 32 | 2.3 | 18 | 3.05 | 4 | 2900 | 40 |
| NOG40-200 | 6.3 | 50 | 2.3 | 13 | 6.6 | 7.5 | 2900 | 40 |
| NOG50-125 | 12.5 | 20 | 2.3 | 26 | 2.62 | 3 | 2900 | 50 |
| NOG50-160 | 12.5 | 32 | 2.3 | 25 | 4.36 | 5.5 | 2900 | 50 |
| NOG50-200 | 12.5 | 50 | 2.3 | 25 | 6.81 | 7.5 | 2900 | 50 |
| NOG65-100 | 25 | 12.5 | 2.5 | 50 | 1.7 | 2.2 | 2900 | 65 |
| NOG65-125 | 25 | 20 | 2.5 | 35 | 3.89 | 5.5 | 2900 | 65 |
| NOG65-160 | 25 | 32 | 2.5 | 37 | 5.89 | 7.5 | 2900 | 65 |
| NOG65-200 | 25 | 50 | 2.5 | 33 | 10.32 | 15 | 2900 | 65 |
| NOG80-125 | 50 | 20 | 3 | 31 | 8.79 | 11 | 2900 | 80 |
| NOG80-160 | 50 | 32 | 3 | 38 | 11.47 | 15 | 2900 | 80 |
| NOG80-200 | 50 | 50 | 3 | 40 | 17.03 | 18.5 | 2900 | 80 |
| NOG100-125 | 100 | 20 | 4.5 | 49 | 11.12 | 15 | 2900 | 100 |
| NOG100-160 | 100 | 32 | 4.5 | 42 | 20.76 | 22 | 2900 | 100 |
| NOG100-200 | 100 | 50 | 4 | 34 | 40.07 | 45 | 2900 | 100 |
| 100-250 NOG | 100 | 80 | 4 | 44 | 49.54 | 55 | 2900 | 100 |
| NOG125-160 | 160 | 32 | 4 | 43 | 32.44 | 37 | 2900 | 125 |
| NOG125-200 | 160 | 50 | 4 | 42 | 51.9 | 75 | 2900 | 125 |
| NOG200-315(l) | 400 | 32 | 4 | 55 | 63.41 | 75 | 1450 | 200 |
Conditions de travail
| Diamètre de la pompe | 25mm - 250mm |
| Température de fonctionnement | - 40 ℃ - 350 ℃ |
| Plage de débit | 3m³/h - 800m³/h |
| Gamme de têtes de pompe | 12,5 m - 130 m |
| Gamme de matériaux | SS304, SS316, SS316L, SS904 |
| Norme conçue | HG/T2730 |
