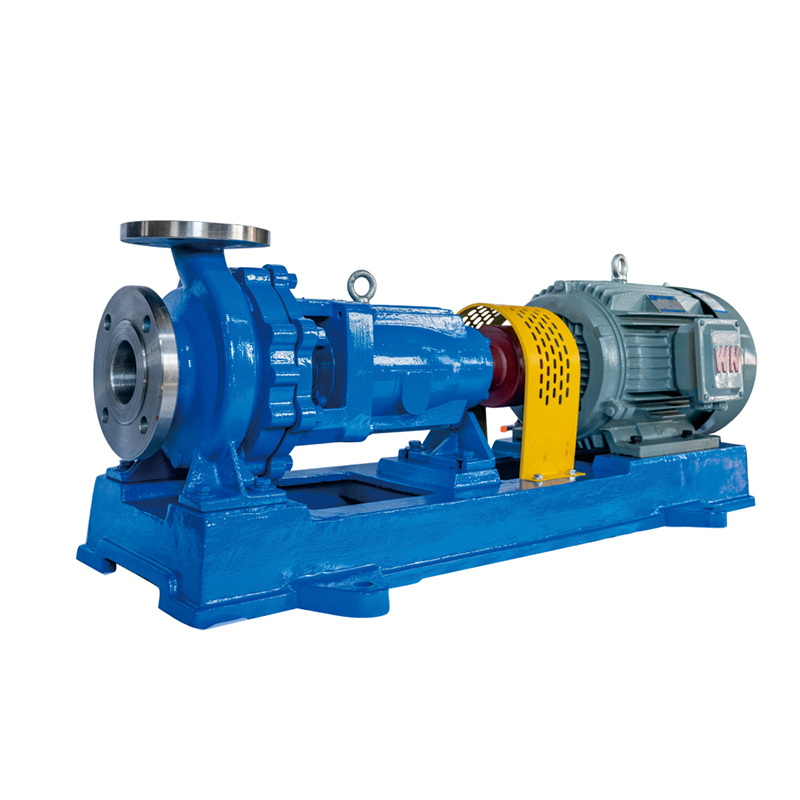

Pompe centrifuge en acier inoxydable NH

Obtenez un devis

Champ d'application
Médecine biologique, pétrochimie, mines, métallurgie, impression et teinture textile, électricité, alimentation, fabrication du papier. galvanoplastie, traitement des eaux usées, conduit de fumée
traitement des gaz, nouvelles énergies, nouveaux matériaux et autres industries.

Utilisation de la pompe
Convient pour le transport de particules propres ou contenant des particules solides et des fibres, basse température ou haute température, neutre ou. liquide corrosif. Différentes températures et concentrations de solution alcaline, diverses solutions salines, toutes sortes de produits pétroliers et chimiques liquides, composés organiques et
d'autres matériaux et produits corrosifs.

Instructions de conception
La pompe de traitement chimique de la série NH est le dernier produit de pompe remplacé par la série IH. Le paramètre de performance et le dessin de versement sont les mêmes que ceux de la série IH. Cette pompe est exécutée selon la norme GB/T5662 < Les marques. Performances et spécifications de la pompe centrifuge à aspiration d'extrémité à direction axiale (16 bars)> .avec hautement interchangeable pour la pompe de pièces de rechange générale. Cinq supports de spécifications de la pompe peuvent couvrir les pompes de spécifications de série complète.
Il peut s'agir d'une garniture de presse-étoupe ou d'une garniture mécanique selon la demande du client. Les joints mécaniques peuvent choisir une face simple (d'extrémité), une face double (d'extrémité), une face équilibrée, une face e ou déséquilibrée. La roue peut être conçue avec un type ouvert ou semi-ouvert. Il peut transférer certains liquides de fibres ou de particules. C'est
généralement une pompe centrifuge chimique standard dans les domaines de la chimie fine.

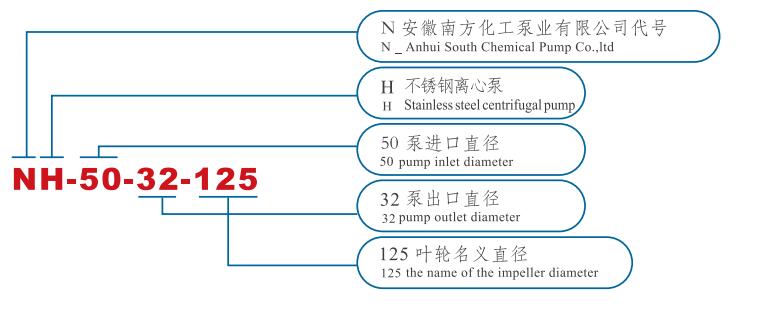

Numéro de modèle	Capacité de débit (m³/h)	Tête de pompe (m)	NPSH _r (m)	Efficacité (%)	Puissance du moteur (KW)	Vitesse de rotation (r/min)	Diamètre (mm)
							Entrée	sortie
NH40-25-125	4	22	2	40	1.5	2900	40	25
	6	20
	8	18.5
	2	5.5	2	34	0.55	1450
	3	5
	4	4.5
NH40 - 25 - 160	4	34	2	30	2.2	2900	40	25
	6	32
	8	28
	2	9	2	27	0.55	1450
	3	8
	4	7
NH40 - 25 - 200	4	52	2	26	4	2900	40	25
	6	50
	8	48
	2	13.5	2	20	0.75	1450
	3	12.5
	4	12
NH50-32-125	10	22	3	52	2.2	2900	50	32
	12.5	20
	15	18.5
	5	5.5	3	45	0.55	1450
	6.3	5
	8	4.6
NH50-32-160	10	33	3.5	38	4	2900	50	32
	12.5	32
	15	28
	5	8.6	3.5	35	0.55	1450
	6.3	8
	8	7
NH50-32-200	10	52	3.5	38	7.5	2900	50	32
	12.5	50
	15	48
	5	13	3.5	33	1.1	1450
	6.3	12.5
	8	12
NH50-32-250	10	82	3.5	38	11	2900	50	32
	12.5	80
	15	75
	5	20.5	3.5	33	1.5	1450
	6.3	20
	8	19.5
NH65-50-125	15	22	3.5	51	3	2900	65	50
	25	20
	30	18.5
	7.5	5.5	3.5	48	0.55	1450
	12.5	5
	15	4.5
NH65-50-160	15	33	3.5	56	5.5	2900	65	50
	25	32
	30	28
	7.5	8.6	3.5	50	1.1	1450
	12.5	8
	15	7
NH65-40-200	15	52	3.5	52	11	2900	65	40
	25	50
	30	48
	7.5	13	3.5	46	1.5	1450
	12.5	12.5
	15	12
NH65-40-250	15	82	3.5	36	18.5	2900	65	40
	25	80
	30	78
	7.5	20.5	3.5	32	3	1450
	12.5	20
	15	19.5
NH65-40-315	15	127	3.5	38	30	2900	65	40
	25	125
	30	123
	7.5	33	3.5	35	5.5	1450
	12.5	32
	15	30
NH80-65-125	40	22	4	60	5.5	2900	80	65
	50	20
	60	18.5
	20	5.5	4	55	1.1	1450
	25	5
	30	4.6

Numéro de modèle	Capacité de débit (m³/h)	Tête de pompe (m)	NPSH _r (m)	Efficacité (%)	Puissance du moteur (KW)	Vitesse de rotation (r/min)	Diamètre (mm)
Numéro de modèle	Capacité de débit (m³/h)	Tête de pompe (m)	NPSH _r (m)	Efficacité (%)	Puissance du moteur (KW)	Vitesse de rotation (r/min)	Entrée	sortie
NH80 - 65 - 160	40	33	4	62	11	2900	80	65
	50	32
	60	28
	20	8.6	4	60	1.5	1450
	25	8
	30	7
NH80 - 50 - 200	40	52	4	63	15	2900	80	50
	50	50
	60	48
	20	13	4	57	2.2	1450
	25	12.5
	30	12
NH80 - 50 - 250	40	82	4	60	22	2900	80	50
	50	80
	60	78
	20	20.5	4	53	4	1450
	25	20
	30	19.5
NH80 - 50 - 315	40	127	4	50	45	2900	80	50
	50	125
	60	123
	20	33	4	45	7.5	1450
	25	32
	30	30
NH100 - 80 - 125	80	22	4.5	70	11	2900	100	80
	100	20
	120	18.5
	30	5.5	4.5	67	1.5	1450
	50	5
	60	4.6
NH100 - 80 - 160	80	33	4.5	70	15	2900	100	80
	100	32
	120	28
	30	8.6	4.5	65	3	1450
	50	8
	60	7
NH100 - 65 - 200	80	52	4.5	71	30	2900	100	65
	100	50
	120	48
	30	13
	50	12.5	4.5	60	4	1450
	60	12
NH100 - 65 - 250	80	82	4.5	70	45	2900	100	65
	100	80
	120	78
	30	20.5	4.5	64	7.5	1450
	50	20
	60	19.5
NH100-65-315	80	127	4.5	60	75	2900	100	65
	100	125
	120	123
	30	33	4.5	56	11	1450
	50	32
	60	30
NH125-100-200	150	52	5	65	55	2900	125	100
	200	50
	240	48
	75	13	5	60	11	1450
	100	12.5
	120	12
NH125-100-160	150	32	5	61	30	1450
NH125-100-250	150	82	5	68	75	2900	125	100
	200	80
	240	73
	75	20.5	5	62	15	1450
	100	20
	120	19.5
NH125 - 100 - 315	75	33	5	58	22	1450	125	100
	100	32
	120	30
NH125 - 100 - 400	75	52	5	55	37	1450	125	100
	100	50
	120	48
NH150 - 125 - 250	150	20.5	6	63	22	1450	150	125
	200	20
	240	19.5
NH150 - 125 - 315	150	33	6	75	30	1450	150	125
	200	32
	240	30
NH150 - 125 - 400	150	52	6	64	55	1450	150	125
	200	50
	240	48
NH200 - 150 - 250	250	20.5	7	68	37	1450	200	150
	400	20
	460	19.5
NH200 - 150 - 315	250	33	7	73	55	1450	200	150
	400	32
	460	30
NH200 - 150 - 400	250	52	7	73	90	1450	200	150
	400	50
	460	48
250 - 200 - 315	300	34	7	76	75	1450	250	200
	600	32
	750	28

Conditions de travail

Diamètre de la pompe	25 - 200mm
Température de travail	- 20 ℃ - 165 ℃
Plage de débit	0,8 m³/h - 400 m³/h
Gamme de têtes de pompe	12,5 m - 130 m
Gamme de matériaux	304/316/316L/904L/TA2/HC276
Norme conçue	GB/T5662, ISO2858, EN733 / DIN24255
